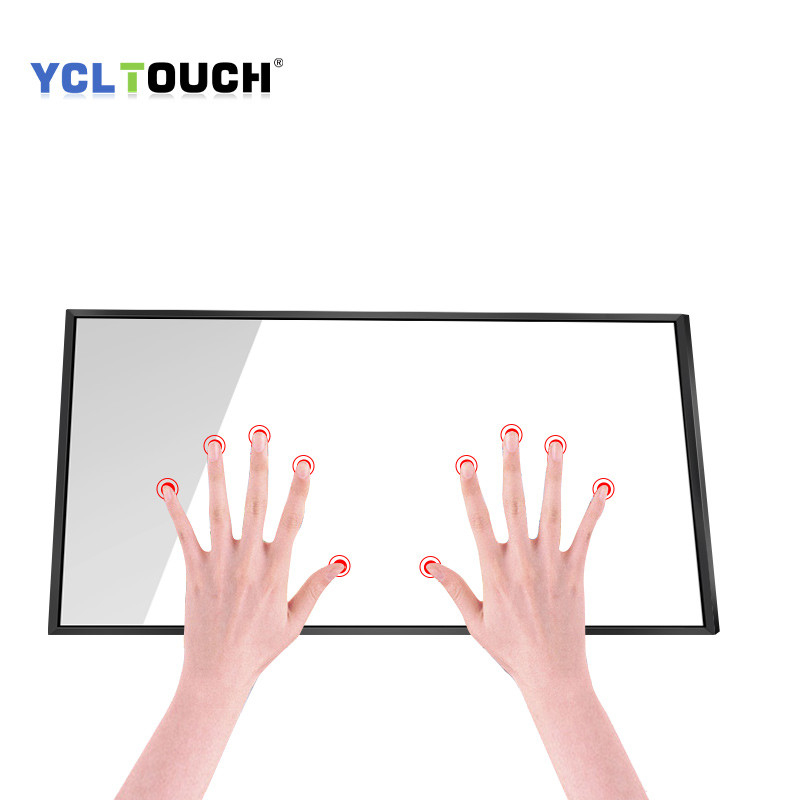

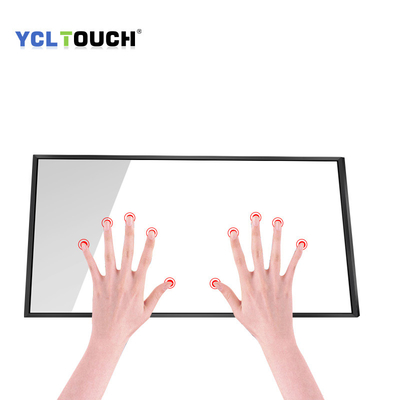

Sovrapposizione infrarossa del touch screen di multi-tocco della struttura infrarossa a 70 pollici di tocco

Struttura infrarossa di tocco di IR

Una matrice di infrarosso (IR) diodi della foto e del LED è usata per creare una griglia bidimensionale sopra l'esposizione per individuare dove la luce infrarossa è bloccata e così dove i touchpoints sono. YCLTOUCH disponibili in sia dimensioni di touch screen infrarosse industriali standard che su ordinazione, forme di touch screen di YCLTOUCH, misura o sostituzioni infrarossa su ordinazione sporgente di funzione per i sensori di tocco di Elo™ e di 3M™.

Tecnologia di struttura di tocco di IR

La tecnologia di struttura del touch screen di IR non può essere nuova, ma rimane un favorito. Tende ad essere impiegato in esposizioni di gran-formato ed alcuni chioschi e terminali del punto di vendita (posizione). L'esposizione su ordinazione del touch screen ha una lunga vita, avanzante la sua popolarità nel contrassegno digitale e nei mercati interattivi dell'esposizione.

Come impianti rossi della struttura di tocco di IR:

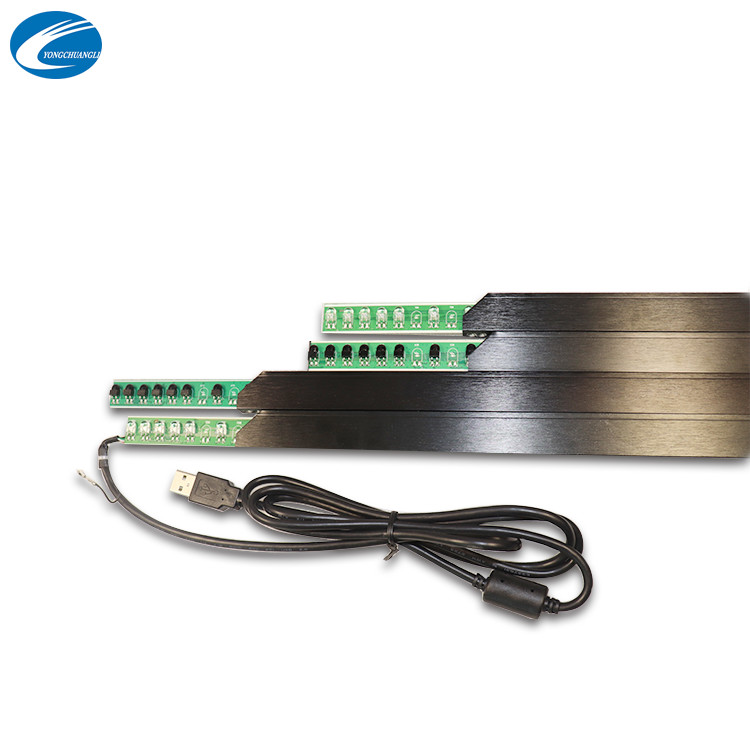

La tecnologia infrarossa di tocco richiede un perimetro di essere disposta intorno al touch screen infrarosso. Il perimetro consiste del LED infrarosso disposto da due lati del telaio e dei fototransistor di tocco di IR disposti dai due lati avversari. I due lati poi funzionano nelle paia; il segnale dal transistor del LED è letto dal suo fototransistor avversario. Quando quel segnale è interrotto, indica un fascio infrarosso bloccato, che, a sua volta, indica un punto di tocco. Mentre la maggior parte della esposizione su ordinazione infrarossa del touch screen non richiede uno schermo attivabile al tatto, una sovrapposizione di vetro è raccomandata solitamente per proteggere l'esposizione di fondo.

Caratteristiche di struttura di tocco di IR

1 prestazione migliore per il grande touch screen infrarosso. Abbia buon supporto sulle dimensioni delle attrezzature da 32" a 84".

2 nessuna restrizione del medium di tocco nessuna pressione di tocco richiesta. Eccezione fatta per il medium trasparente, il POZZO sostiene tutto il altro medium di tocco. Esposizione su ordinazione del touch screen senza pressione di tocco richiesta.

Alta chiarezza di immagine 3. Nessun trasduttore sulla superficie del telaio di tocco di IR, tiene i dettagli d'immagine massimo.

Prestazione eccellente di protezione 4. I potenziamenti della prestazione della protezione sono facoltativi: Impermeabile, Anti-vandalo.

SPECIFICAZIONE

Rapporto: 16:9

Numero dei punti di tocco: 20

Oggetto minimo di tocco: 4mm

Forza di attivazione di tocco: Nessuna pressione minima di tocco richiesta

Durevolezza di tocco: Illimitato

Driver Free: Compatibile NASCOSTO, fino a 20 punti di tocco

Deviazione di linearità: ±1mm

Tolleranza ai guasti: Anche i sensori realizzabili di 75% sono danneggiati

Fotogrammi al secondo: Fino a 50 fps

Tempo di reazione tipico: -10ms

Trasmissione della luce: 100% senza vetro

Sistemi operativi: Windows7, Windows8, Windows10, MaOS, Linux, Android

Protocolli: NASCOSTO, TUIO, flash

Elettrico

Temperatura di funzionamento: -0°C a 70°C

Temperatura di stoccaggio: -0°C a 85°C

Umidità di funzionamento: 10% a 90%RH (senza condensazione)

Umidità di stoccaggio: 10% a 90%RH

Certificazione: FCC, CE, ROHS

Garanzia: 1 anno
